视觉大模型赋能暖通：从户型图/CAD图纸到空间热工负荷自动解析

在暖通空调方案设计的初始阶段，最消耗工程师时间和精力的前置工作就是：看图、量房、抠面积与输入空间参数。

面对业主发来的装修平面图、户型图 JPG/PNG 截图，或者设计院提供的复杂 AutoCAD (DWG/DXF) 建筑图纸：

• 工程师需要用电子尺逐一量取客餐厅、卧室、会议室的开间进深与净面积；
• 辨认房间朝向、外窗面积、飘窗位置、厨房排烟隔断与设备平台位置；
• 手工在选型软件中逐个新建房间，录入面积、层高、用途并设定冷负荷指标。 这种重复且机械的前置录入工作，占据了技术人员大量有效工时。

🚀 【全自动方案设计流转链路】： 上传图纸 ➔ (3秒) 生成空间负荷表 ➔ (1秒) 匹配室内外机 ➔ (1秒) 计算管路BOM ➔ (2秒) 导出13章方案书

一、 双模驱动：图像视觉与矢量图纸的融合解析链路

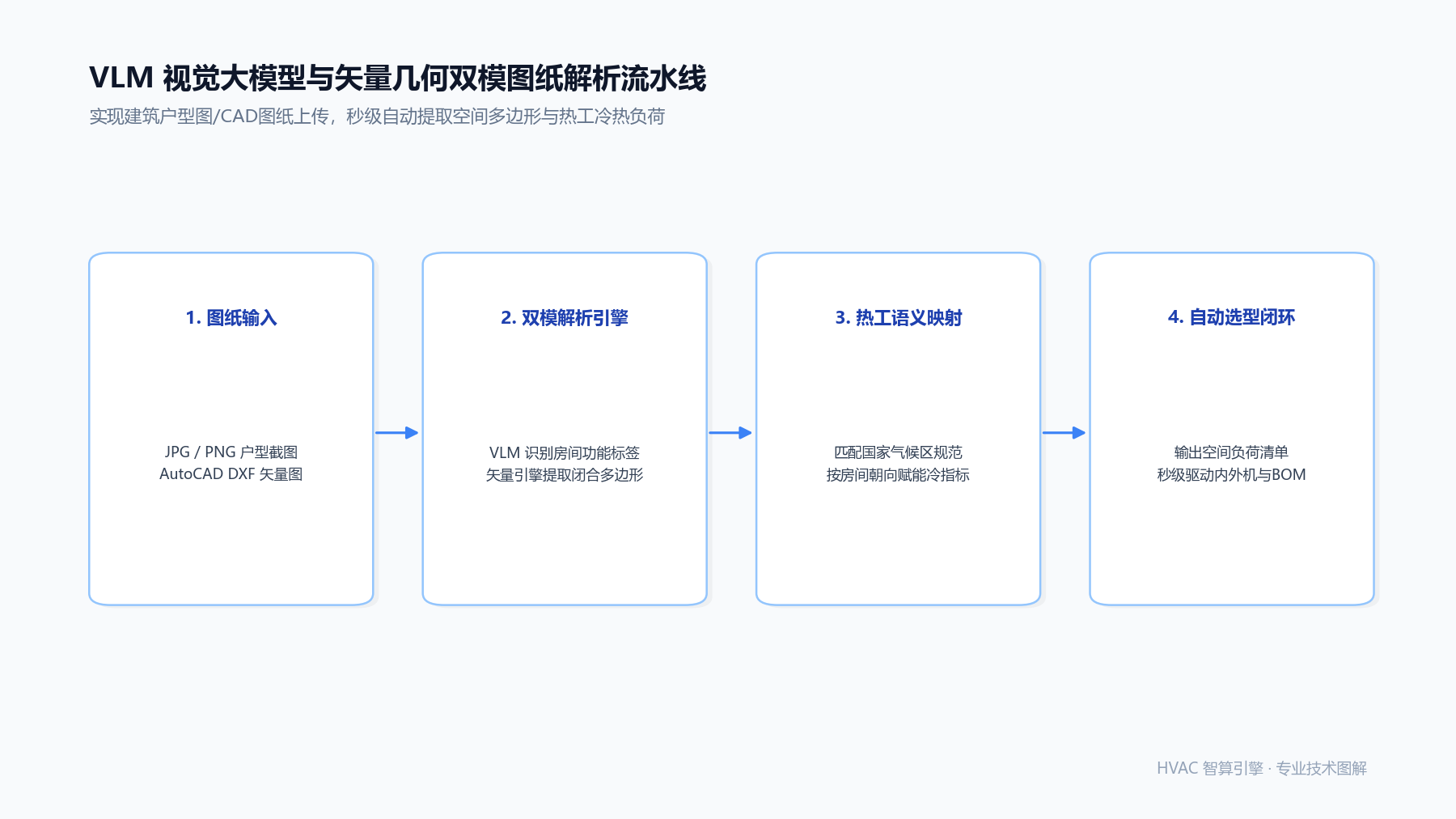

为了应对工程中多样化的图纸来源，智算引擎构建了“VLM 多模态大模型 + 矢量几何拓扑（DXF/Vector）”的双模识别架构：

二、 核心技术突破与解析维度

1. 语义分割与房间边界闭合提取

• 文字与功能识别：通过 OCR 与上下文语义关联，精准识别“主卧”、“次卧”、“大宴会厅”、“总裁办公室”等文字标注；

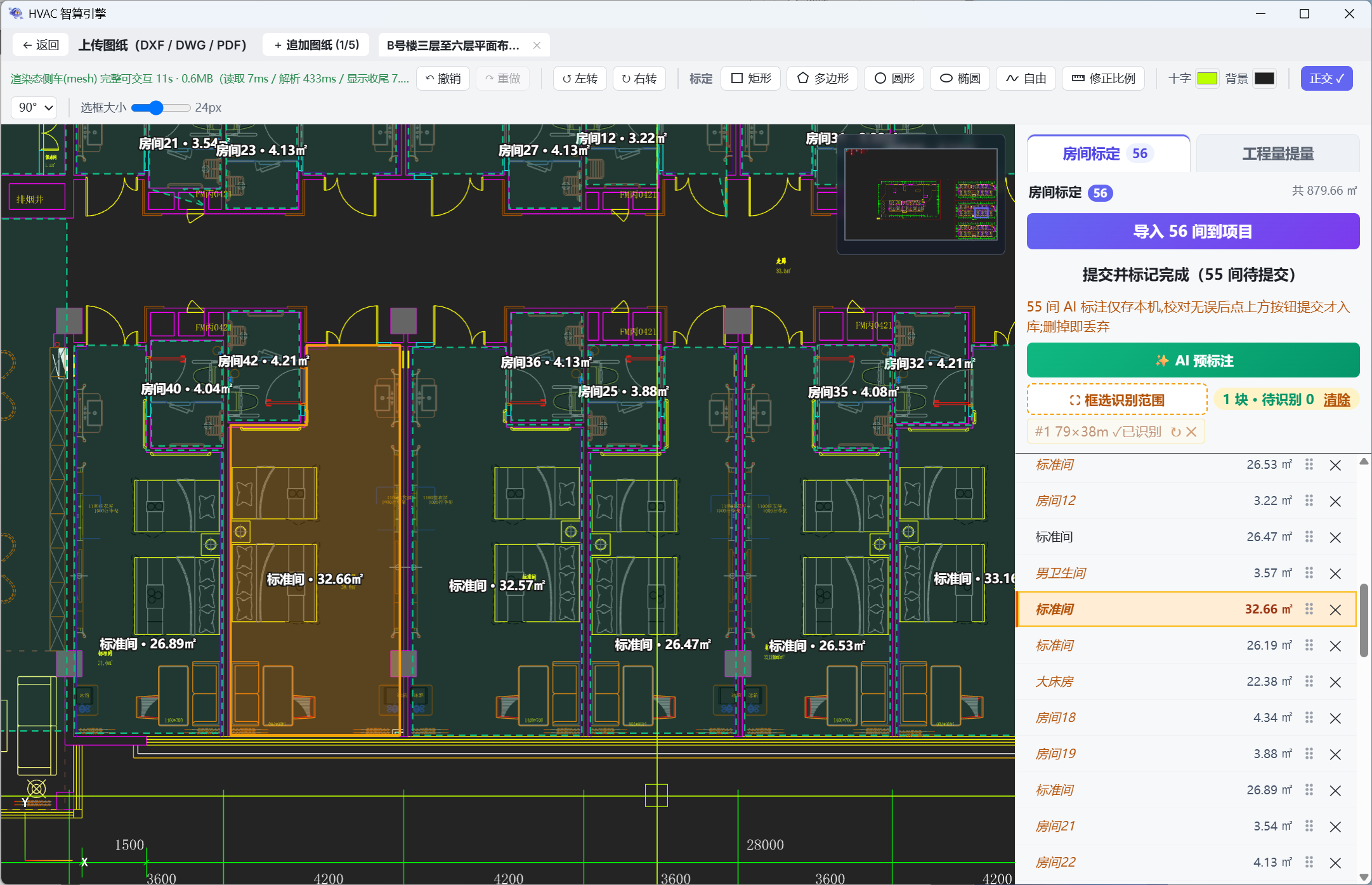

• 墙体与开洞拓扑识别：识别墙体围合形成的封闭多边形（Polygon），自动扣除柱子与管道井占位，精准计算房间使用面积（S(净使用面积)）；
• 门窗与外墙辨识：辨识朝向（正南、西晒等）与外窗比例，自动触发太阳辐射得热修正系数。

2. 空间冷热指标智能匹配引擎

识别出房间功能后，系统依据所在城市气候分区（夏热冬冷、严寒、温和等）与建筑节能设计标准，自动匹配推荐的设计负荷指标（q(设计冷指标)，单位 W/㎡）：

三、 从图纸到方案的全自动闭环

当图纸解析完成后，整个暖通方案设计链条被彻底打通：

🚀 【全自动方案设计流转链路】： 上传图纸 ➔ (3秒) 生成空间负荷表 ➔ (1秒) 匹配室内外机 ➔ (1秒) 计算管路BOM ➔ (2秒) 导出13章方案书

原本需要耗费半天的方案初步规划，如今在喝一杯咖啡的时间内即可高质量交付给业主。

四、 总结与未来展望

AI 图纸识别技术不是要取代设计师，而是赋予暖通工程师一双“透视建筑热工的数字慧眼”。

随着空间大模型与多模态技术的持续演进，未来的智算引擎不仅能识别平面空间，更将支持一键识别三维建筑结构、梁底标高与机电综合管线冲突，推动暖通设计全面迈入极速、精准的智能化未来。
